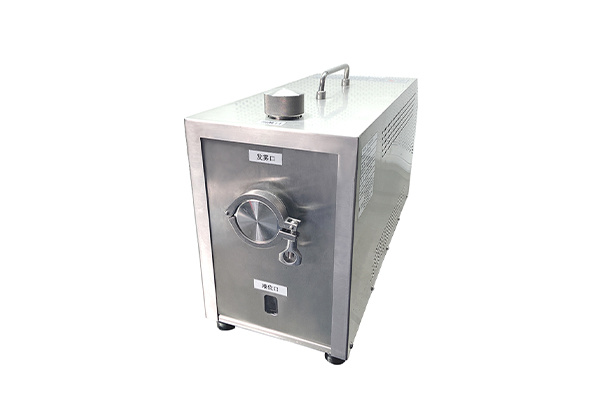

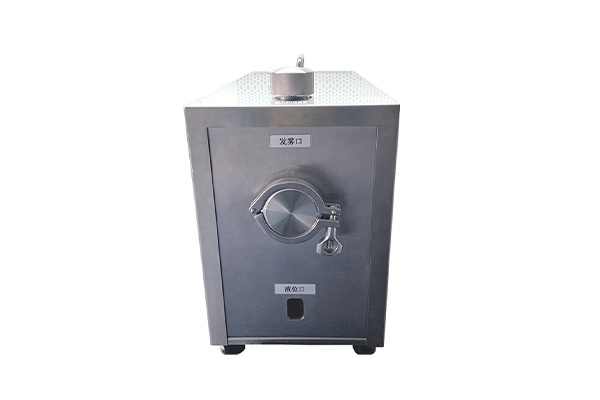

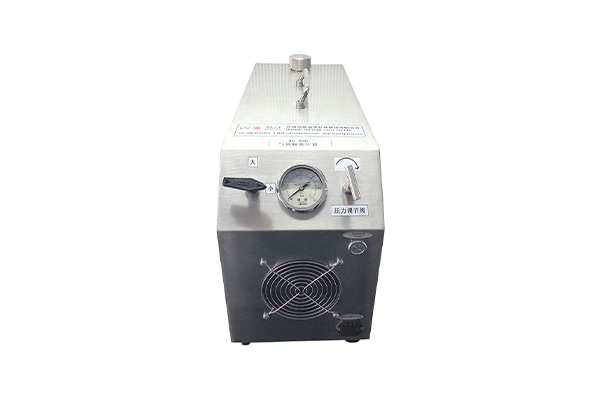

AG-220气溶胶发生器
- AG-220气溶胶发生器是我公司自主研发的便携式气溶胶发生器，而AG-230型气溶胶发生器，是利用压缩空气冷凝产生的气溶胶颗粒；不同之处在于，他建造了一个压缩空气源，而不需要借助外国压缩空气。AG-220气溶胶发生器有六个拉斯金喷嘴，完全打开，能够在20psig下达到200cfm的流速，并能够产生和输送气溶胶浓度。
产品详情
AG-220气溶胶发生器是我公司自主研发的便携式气溶胶发生器，而AG-230型气溶胶发生器，是利用压缩空气冷凝产生的气溶胶颗粒；不同之处在于，他建造了一个压缩空气源，而不需要借助外国压缩空气。
AG-220气溶胶发生器有六个Laskin喷嘴，它们完全打开，能够在20psig下达到200cfm的流速，能够产生和输送近100ug/L的气溶胶浓度。通过调节2到6个Laskin嘴，可以实现不同气溶胶浓度的输出。
AG-220气溶胶发生器建议在测试气流低于2000cfm的情况下运行，用于测试单台高效过滤器的检测。

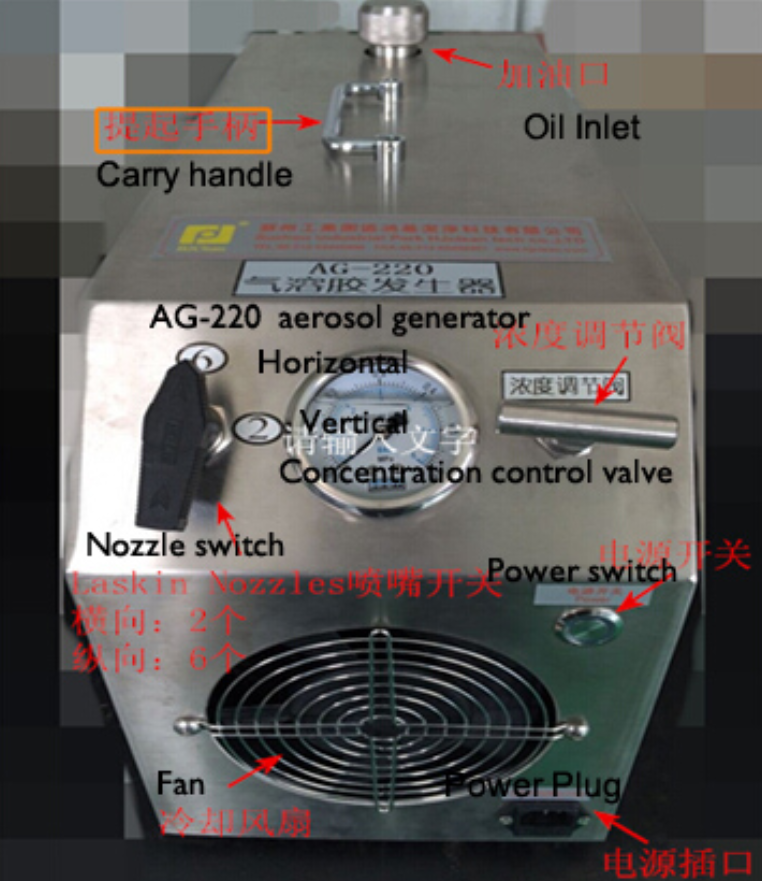

AG-220气溶胶发生器零件说明

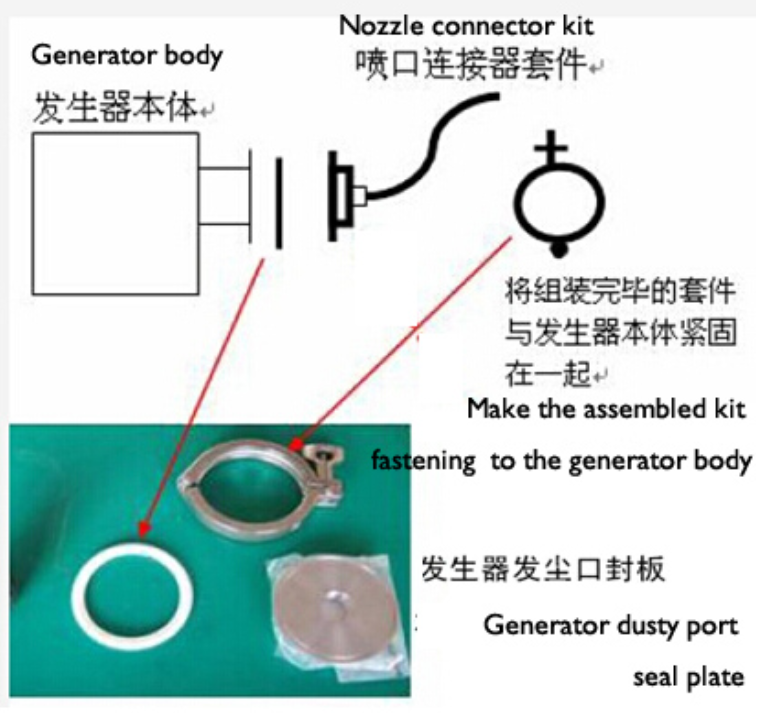

喷嘴连接器的连接
操作
1.气溶胶供应：
拧开仪器顶部的液体加注口，注入3/4满的气雾剂溶液。气雾剂中应添加少于1/4的量。（气溶胶发生器侧有液位图标）
2.接通电源并打开电源开关：
由于内置压缩空气源，打开电源即可工作。
3.压力调节：
打开气阀，调整调节器旋钮，使压力达到20psig（0.14Mpa）。如果按下控制阀，则锁定。
如果压力超过20psi，输出浓度将增加，而低于20psig，输出浓度将会降低。压力表的压力不得超过60 psig。
4.气溶胶输出：
通过改变拉斯金喷嘴的方向，可以控制气溶胶颗粒的输出浓度，最终将气溶胶颗粒引入位于被测设备上游的气溶胶入口。
| 喷嘴数量 |
拉斯金喷嘴开关 |
|
4 |
× |
|
6 |
○ |
备注：“○”—→ 拉斯金喷嘴打开（打开）
“×”—→ 拉斯金喷嘴关闭（水平）
气溶胶发生器技术参数
| 模型 | AG 220 (压缩空气类型) |
| 可用流速范围 | 50-2000cfm(1.4-55m³/min) |
| 悬浮颗粒物浓度 | 10ug/L：air flow 2000cfm（about 55m³/min） |
| 悬浮颗粒物浓度 | 100ug/L：air flow 200cfm（about 5.5m³/min） |
| 粒子的出现 | DOP PAO , 多分散的 |
| 发生方法 | 2-6 拉斯金喷嘴 |
| 压缩气体 | 内置压缩空气机 |
| 电源 | 220V AC，50Hz |
| 外部尺寸 | 20cm W× 27cm D ×55cm H |
| 重量 | 25kg |
**施加20pis（0.14Mpa）的压力注意：不建议使用DOP
AG-220气溶胶发生器，带2-6个拉斯金喷嘴。
气溶胶浓度的大小可以通过调节拉斯金喷嘴来控制。
气溶胶发生器的原理取决于特定压力下的压缩气体产生冷凝。当压力为20psig时，每个拉斯金喷嘴可以产生并输出18.75slpm的含1275ug/L气溶胶颗粒的气体，当空气流量为135cfm时，气溶胶浓度约为25ug/L。
当压力为20psig时，每个拉斯金喷嘴产生并输出气溶胶浓度，可以转换以下公式
