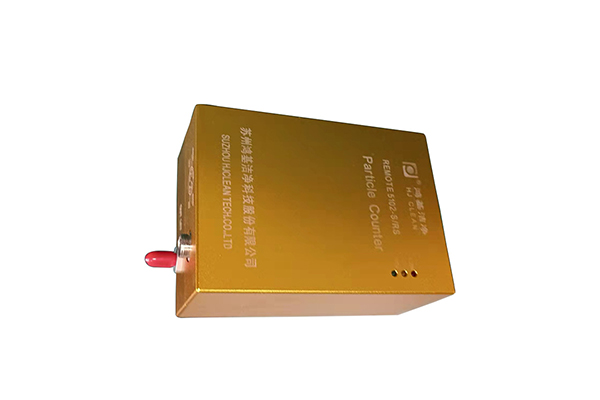

REMOTE-5102
- REMOTE-5102在线激光尘埃粒子计数器用于测量清洁环境中每单位体积空气中尘埃粒子的大小和数量，并通过MODBUS485通信将相应粒子的数量传输到主机。它可以控制清洁度为100000至100的清洁环境。该仪器采用进口半导体激光光源，体积小，重量轻，检测精度高，计算机控制。
产品详情
1.应用介绍
5102在线激光尘埃粒子计数器用于测量清洁环境中每单位体积空气中尘埃粒子的大小和数量，并通过MODBUS485通信将相应粒子的数量传输到主机。它可以控制清洁度为100000至100的清洁环境。
该仪器采用进口半导体激光光源，体积小，重量轻，检测精度高，计算机控制。只要仪器通电，就可以自动输出数据，无需人工操作。因此，在清洁的环境中进行测试非常方便。它广泛应用于电子、光学、化学、食品、化妆品、医药卫生、生物制品、航空航天等领域。
2.主要技术参数
1.尺寸140*100*45；
2.质量约0.3kg
3.最大功耗2VA
4.外部电源12-14VDC/1A
5.标准信号直径通道0.3-5μm可选2个，标准0.5、5μm
6.取样流量28.3LPM
7.采样周期为1分钟
8.使用环境温度：0℃-40℃湿度：20%-75%
环境压力和取样气体压力：86kPa-106kPa
9.最大允许采样浓度为35000个颗粒/L（粉尘颗粒的粒径不超过0.5μm），采样空气不得含有酸碱等腐蚀性气体
10.自洁时间≤10min
3.工作原理
该仪器利用光散射原理。当空气中的悬浮颗粒通过感光区域时，它们会按粒径的比例散射光通量。经过光电转换、放大和处理，得到收集到的颗粒的等效直径和数量，并通过MODBUS485传输。
4.安装
安装前了解计数器，如下图所示。它由保护罩、等速取样口、实体、电气连接插头、取样软管、ø32不锈钢管、快速接头等组成。
根据房间的具体情况和GMP规定的要求，预先铺设并安装了ø32不锈钢管，并在管接头处焊接了ø31不锈钢快速接头，实现了与柜台的快速连接和固定。计数器的取样管和电气连接线穿过不锈钢管。
5.电气连接
4针航空插头公母快速连接。引脚定义如下：
1红色------+7.4~12VDC
2黄色或绿色----A
3白色或蓝色----B
4黑色----GND
计数器接口引脚定义：①引脚（红线）直流正极输入②引脚（黄线或绿线）485 A
③引脚（白色或蓝色线）485 B④引脚（黑线）DC0V。
建议通信线使用2芯双绞线屏蔽线，线径可为0.5mm。屏蔽层的一端必须连接到DC0V的一端。
直流输入范围为7.4V-12V，线径可为0.5-1.0。需要注意的是，如果电源和计数器之间的距离很远，由于线路电压降，如果提供给计数器的电压低于7V，则可能会导致计数器无法正常工作。
6.气体连接
该系统应提供用于反采样的真空系统。预安装的气体软管通过直通快速连接到计数器的取样软管上。气路上的每条路径也由电磁阀、流量传感器、节流阀等部门组成。在首次使用计数器之前，应调整节流阀开度，使计数器的采样流量检测显示达到法定的28.3升/分钟（1CFM）。
7.消毒、清洁和维护
10.1服务协议
请注意，该仪器没有用户维护的零件。未经宏基公司授权的专业人员，不得在维护、校准或任何其他目的下打开仪器。此警告的目的是，由于内部不可见的激光辐射，可能存在失明的风险。
传感器和电路板的维护和更换需要专业人员进行，请联系鸿基公司。校准仪器需要专门的设备和专业技术。鸿基校准仪器的计数技术是行业公认的方法，如ASTM和JIS，可追溯到NIST标准。
变送器每年校准一次。
